ETFE噴涂作業(yè)流程

作業(yè)內(nèi)容及重 點(diǎn)

一．工件檢驗(yàn)

1、如果是碳鋼基材的主要檢查：表面無(wú)氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。

2、如果是鏡面不銹鋼基材的主要檢查：外表面有無(wú)掛傷、內(nèi)表面無(wú)氣孔、 變形、砂眼、縫隙等焊接不良現(xiàn)象。

二．前處理

1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機(jī)仔細(xì)打磨。

2、終R角不小于2R。

3、除油：空燒用400℃-420℃高溫除油，按工件大小、輕重設(shè)定保溫時(shí)間，  徹底燒去素材殘余油質(zhì)。

4、表面粗糙化：噴砂采用5公斤氣壓，20#金鋼砂表面均勻噴砂。

三. 噴涂前處理

1、向烤爐內(nèi)架放工件。

2、用空氣 槍不低于5kg壓力，吹凈噴砂表面余塵。

3、噴涂前工件預(yù)熱干燥處理，除去表面殘留水份。

四. 底漆.噴涂前準(zhǔn)備

1、把所噴涂底漆料提前30分鐘攪拌，保證噴涂時(shí)涂料沒(méi)有任何沉淀。

2、噴涂前檢查噴槍出油量、霧化寬窄度、氣壓大小是否正常，如有異常問(wèn)題要及時(shí)解決，保證噴涂順暢。

3、帶好防護(hù)口罩、眼鏡和防塵服裝。

五．底涂

1、所用料為ETFE專(zhuān)用底漆，底漆為液體，牌號(hào)為1609。所用品牌為日本大金ETFE。

2、噴涂膜厚約0.05毫米，烘干溫度150℃，保溫時(shí)間約30分鐘。

4、底漆烘干后噴涂薄薄一層面漆，使之底漆與面漆牢牢結(jié)合。

3、烘烤溫度為310℃，保溫時(shí)間約90分鐘。

六.面涂前準(zhǔn)備工作

1、把所用噴涂底漆料提前30分鐘進(jìn)行流化處理，保證粉管吸粉時(shí)通暢。

2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常，如有異常問(wèn)題要及時(shí)解決，保證噴涂順暢

3、帶好防護(hù)口罩、眼鏡和防塵服裝和高溫服。

七．上涂

1、所用料為ETFE專(zhuān)用面漆，面漆為粉體，牌號(hào)為6510。所用品牌為日本大金ETFE。

2、每次噴涂膜厚為0.15-0.2毫米。

3、燒結(jié)溫度290℃--300℃之間、保溫時(shí)間根據(jù)工件大小輕重而定，反復(fù)噴涂和燒結(jié)一共需要5至6次左右。

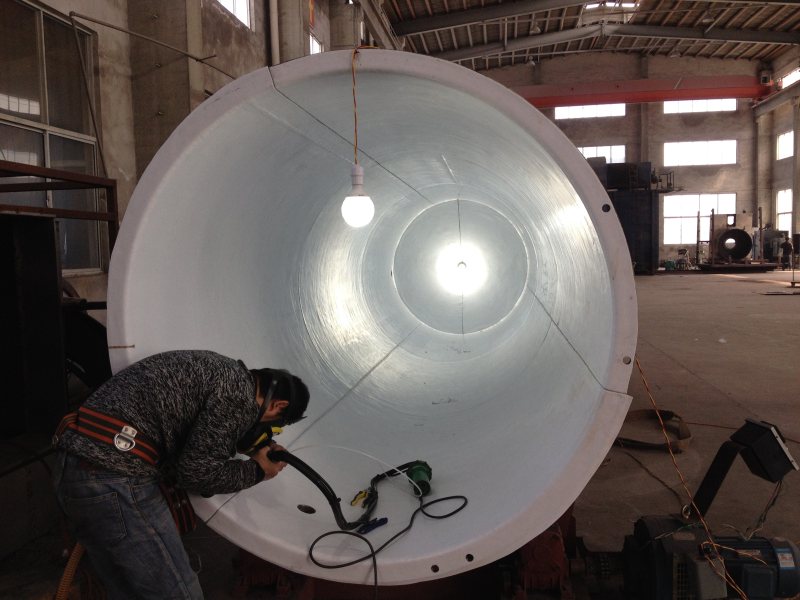

八．檢測(cè)

1、用膜厚儀測(cè)量膜厚是否達(dá)到要求。

2、1.2毫米防腐層就用8000V電壓垂直沿防腐層面低于50mm/s的速度進(jìn)行100%的探傷，不產(chǎn)生白色火花為合格。

3、附著力檢測(cè)：在法蘭外側(cè)做破壞涂層以測(cè)試金屬和涂層結(jié)合力（涂層外側(cè)噴涂工藝和使用面涂層工藝相同）

九. 包裝

所有管口采用氣泡膜、木蓋包裝。
